二总线芯片RF601
产品介绍：
- ►产品概述
- RF601是电源二总线供电系统的从站通讯芯片，属于低压供电总线技术。电源二总线是一种可供电、无极性、两线制的通讯机制。其工作原理，将电源二总线的通信转换成标准UART串口，方便使用。电源二总线技术替代了传统的通信电缆和电源电缆分离的接线模式，节省布线。同时，电源二总线技术采用主站下传调制电压，从站上传采用电流信号回传的方式，提高了通信的稳定性和抗干扰性，通信距离也得到很大的提升。
- ►产品特性
- ♦ 总线电压最大可达48V；
- ♦ 通讯距离可达3000m；
- ♦ 总线电流可达20A，单节点最大电流可达1A；
- ♦ 可同时挂接256个从站设备，低成本的二总线解决方案；
- ♦ 无极性布线，任意拓扑布线，树形、星型、总线型；
- ♦ 无特殊线缆要求，总线抗干扰性能力强，通讯容量大；
- ♦ 通信波特率可选（19200bps、9600bps、4800bps、2400bps）；
- ♦ 具有总线短路保护、短路移除、自动恢复总线、故障信号上报功能；
- ►应用领域
- ♦ 火灾监控报警系统
- ♦ 消防应急指示系统
- ♦ 可燃气体探测系统
- ♦ 消防电源监控系统
- ♦ LED智能照明控制
- ♦ 传感器网络

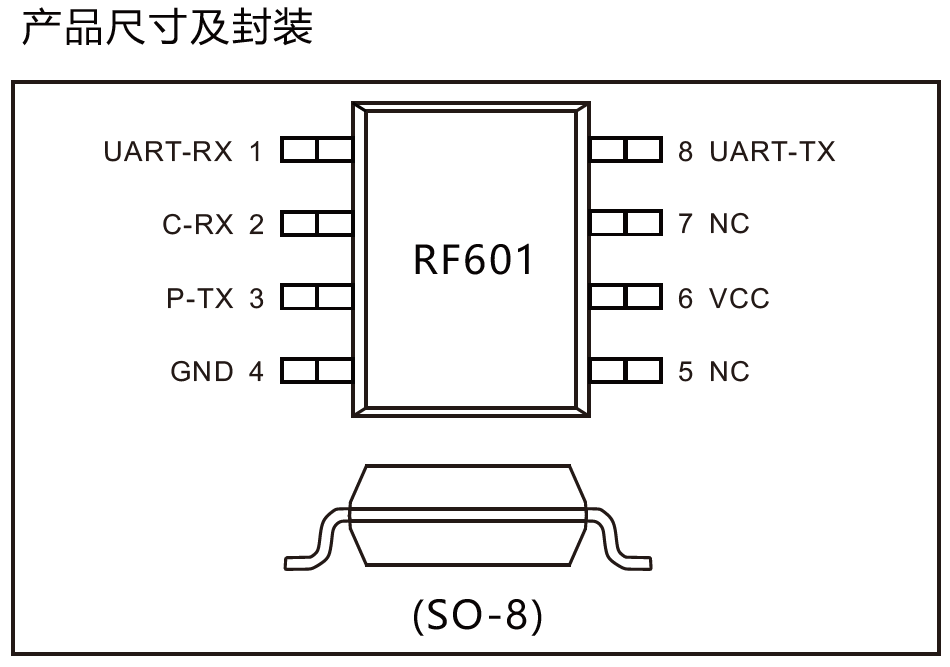

背部端子图：
开孔尺寸：
