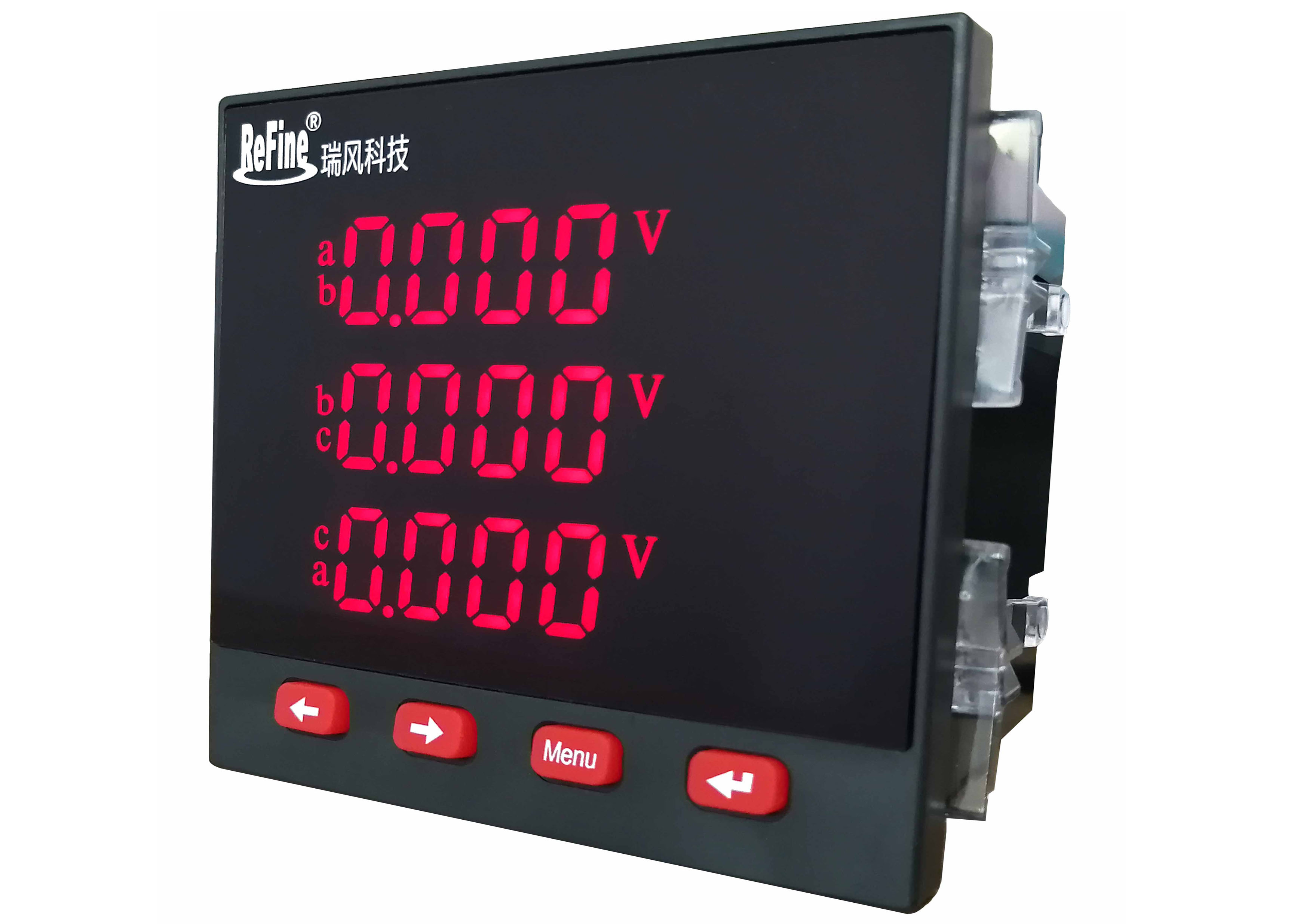

多功能仪表RDB-5

产品介绍：

---

•
• ►产品概述
•           多功能电力仪表专门针对配电系统的电力监控需求设计的一款产品，能高精度测量所有常用的电力参数，仪表面板带有可编程按键，用户可现场对仪表参数进行编程设置，操作十分便捷。
•
• ►产品特性
• ♦ 工作电源：AC220V或DC80～270V；
• ♦ 工作电流：1A/5A；                                ♦ 电压：400V/100V；
• ♦ 频率：40～65HZ；                                 ♦ 精度等级：0.5级；
• ♦ 储存温度：-20℃～+75℃；                    ♦ 工作温度：-10℃～+55℃；
• ♦ 功耗：<1VA；                                        ♦ 湿度：≤93%RH；
• ♦ 测量速率：2~3次/秒；                            ♦ 海拔高度：≤3000m；
•
• ►主要功能
• ♦ 高亮LED全屏显示
• ♦ RS485通讯，4800～38400可选
• ♦ 接线方式：三相四线、三相三线
• ♦ 模拟量输出：1～4路可选（选配）
• ♦ 继电器输出：1～4路可选（选配）
• ♦ 遥测开关：1～4路可选（选配）
•
• ►开孔尺寸：68*68mm、76*76mm、91*91mm、111*111mm
•

---



背部端子图：

开孔尺寸：
